模組安裝位置圖解

三菱電機

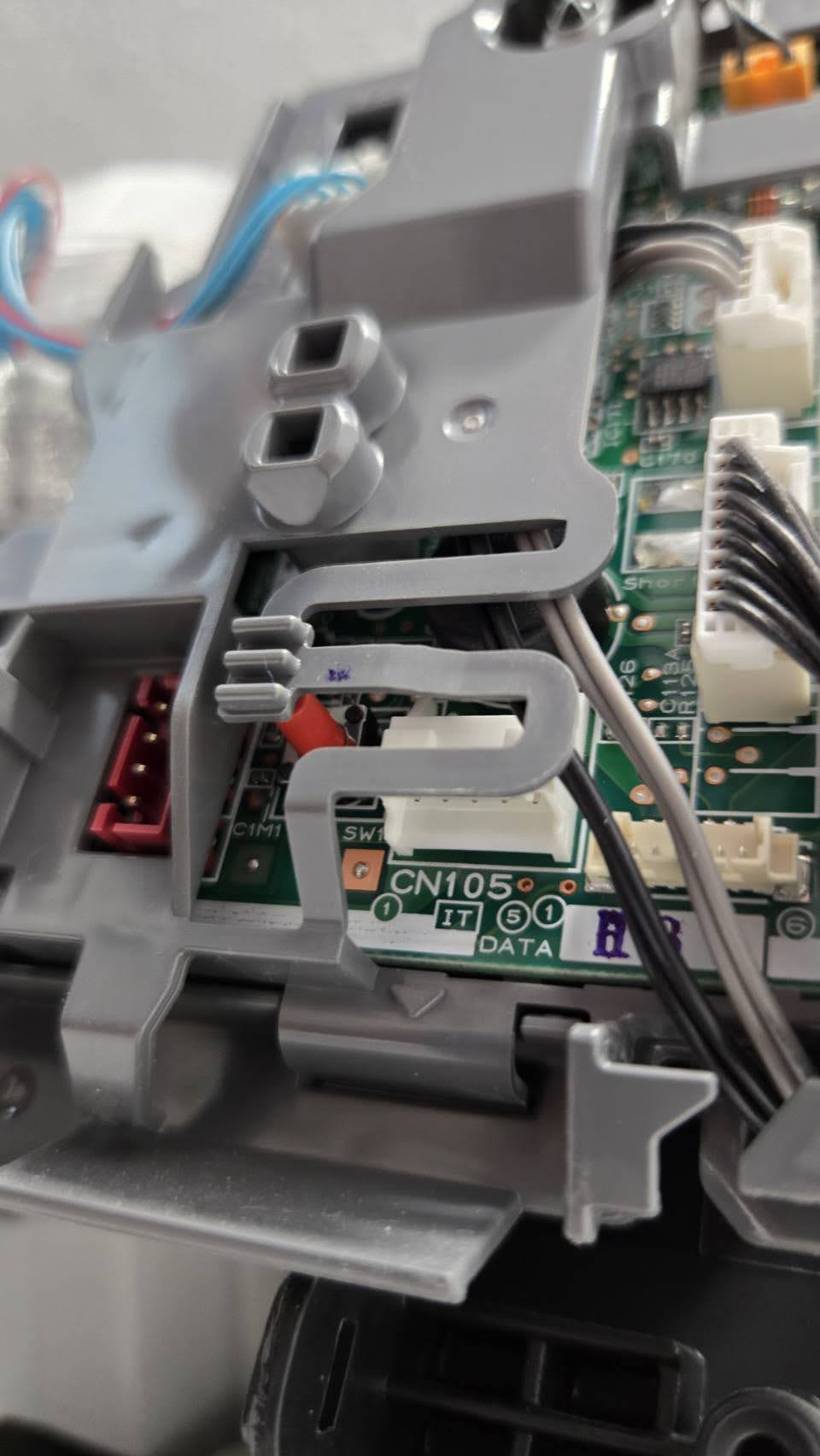

拆開外殼，面對主機在右下方可找到寫著CN105的紅色或白色外觀的5-pin插座。

三菱重工

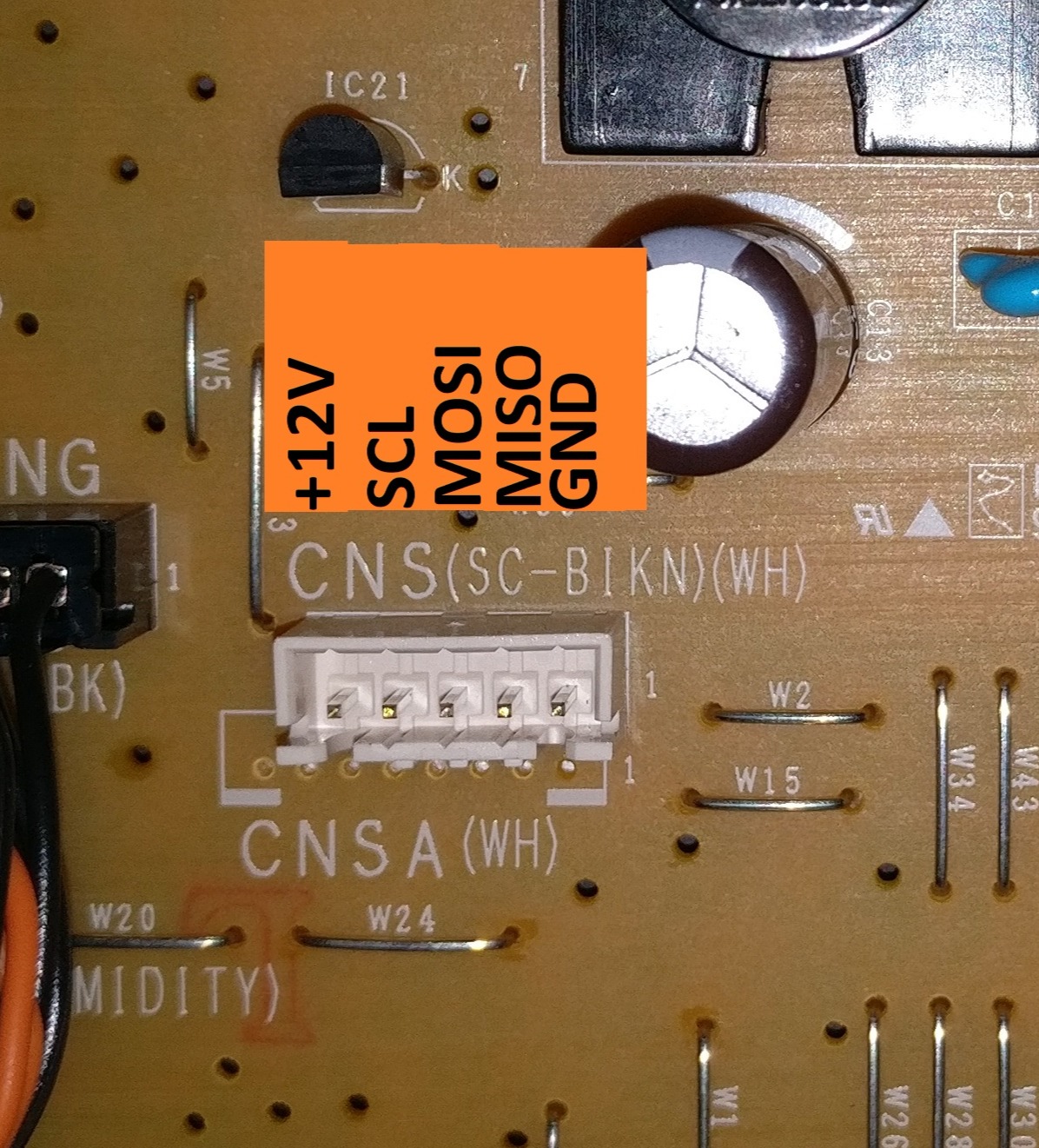

拆開外殼，找到並連接至主機板上標明CNS的5-pin插座。

如何拆外殼可參考 三菱重工官方教學影片。

國際-外接模組 (CZ-T007)

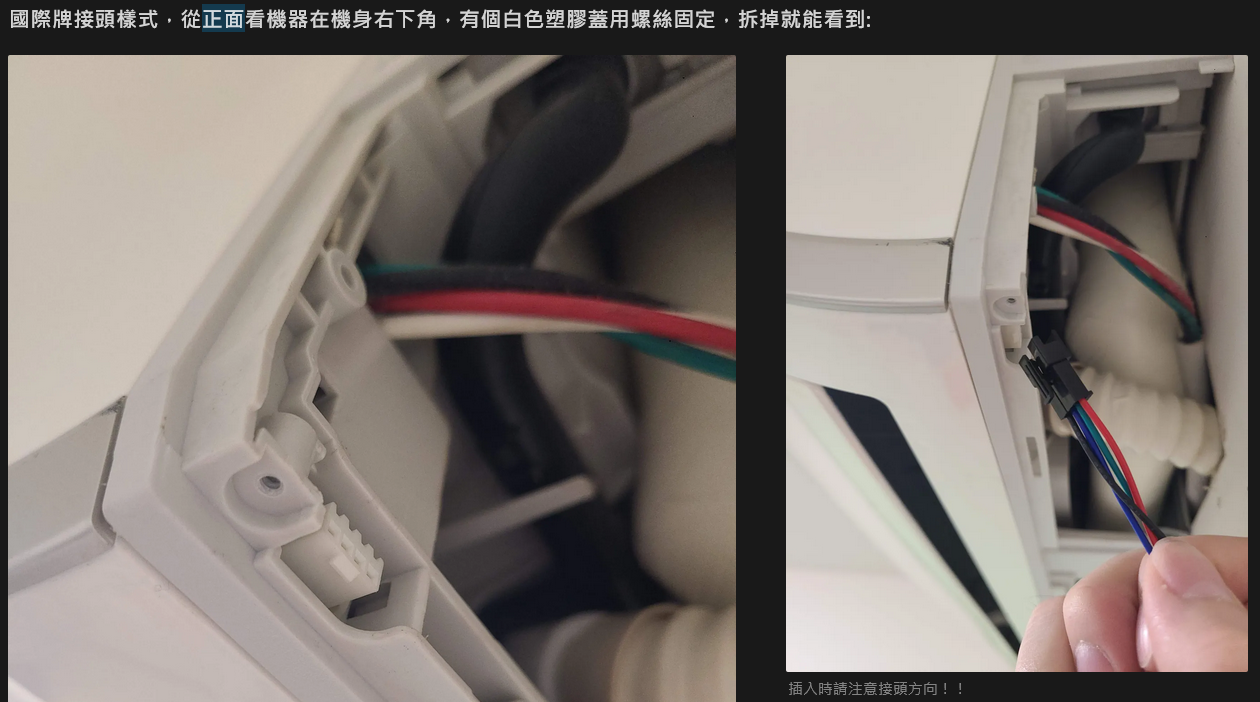

從正面看機器在機身右下角，拆卸冷氣下方灰色裝飾蓋板，可看到有個白色塑膠蓋用螺絲固定，拆掉就能看到。

可參考 這篇文章了解如何拆冷氣下飾板。

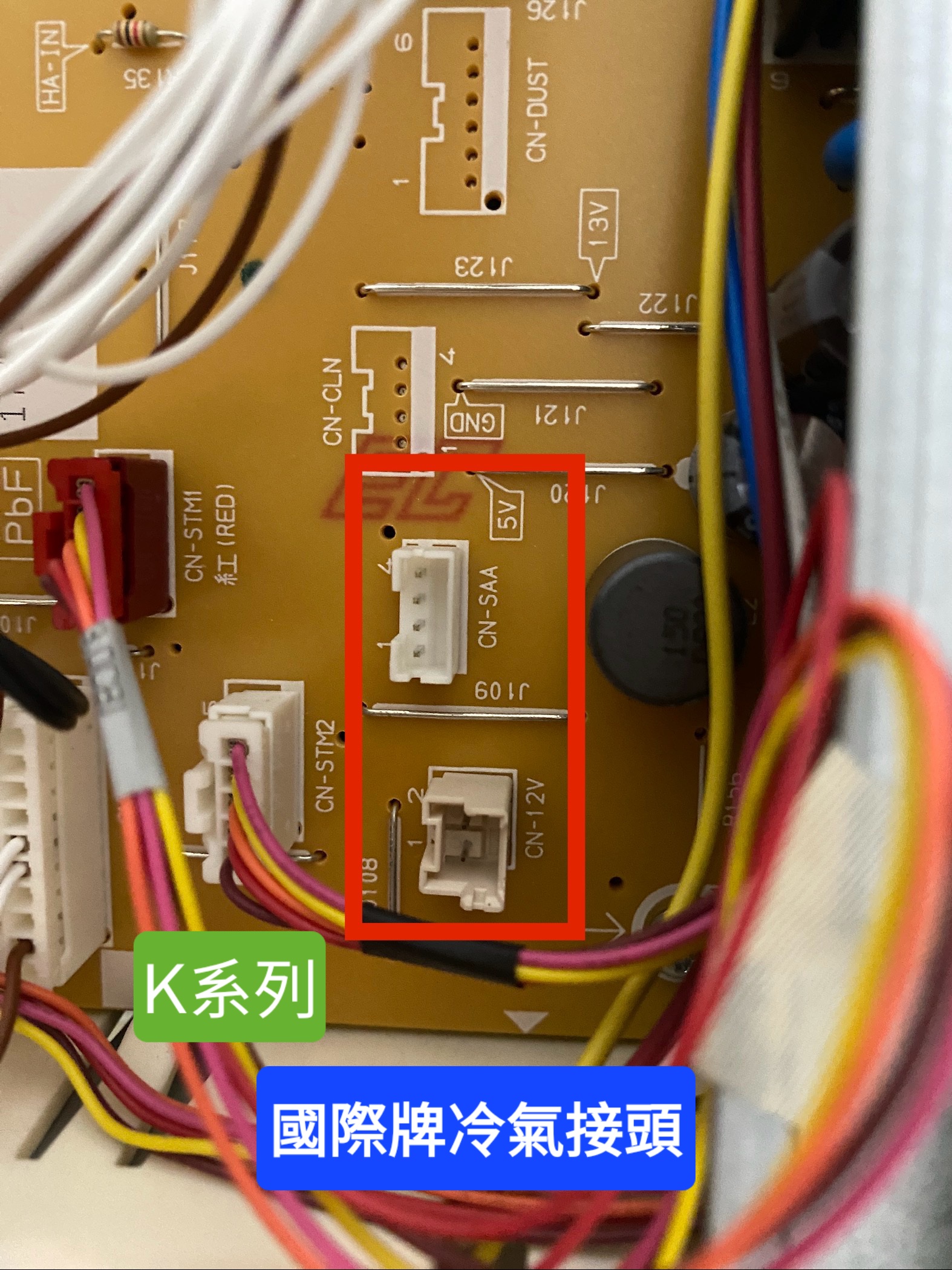

國際-K系列

需拆開外殼，看到主機板上有CN-SAA(4-pin)和CN-12V(2-pin)插座。

國際-內建Wi-Fi

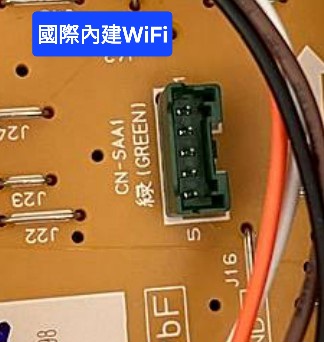

需拆開外殼，看到主機板上有綠色CN-SAA(5-pin)，上面已經有接線，需要拆線才能接上。

國際-吊隱

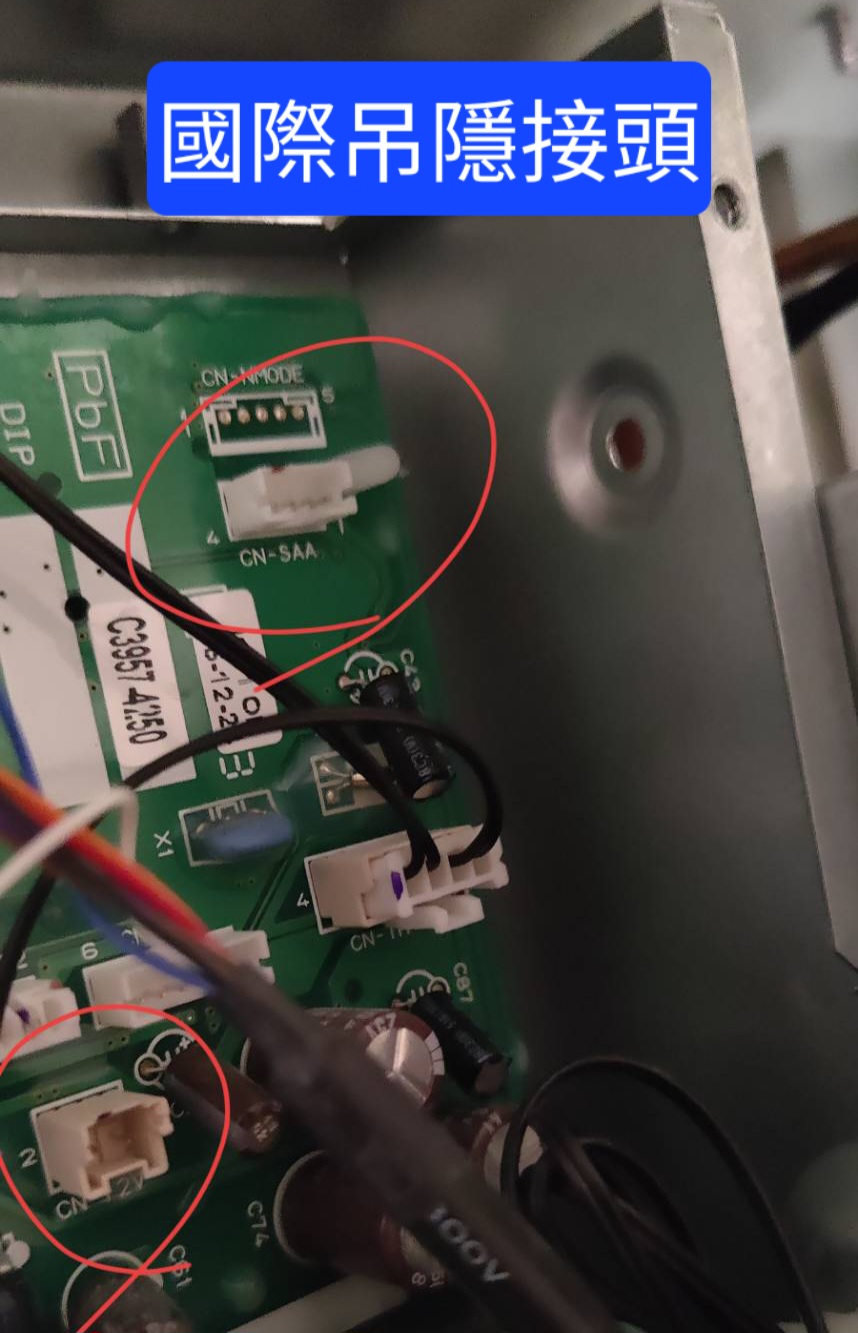

看到主機板上有CN-SAA(4-pin)和CN-12V(2-pin)插座。

日立-吊隱1

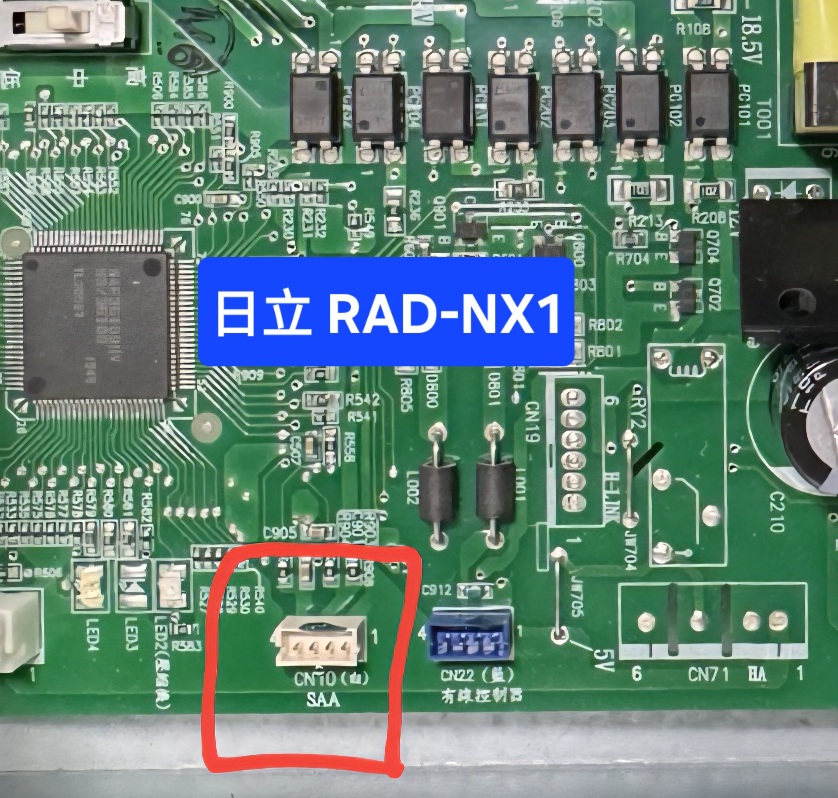

新型號的會是如圖，請參考"黑色"插座位置。

日立-吊隱2

部分舊一點型號吊隱插座會是這種形式。

日立-壁掛

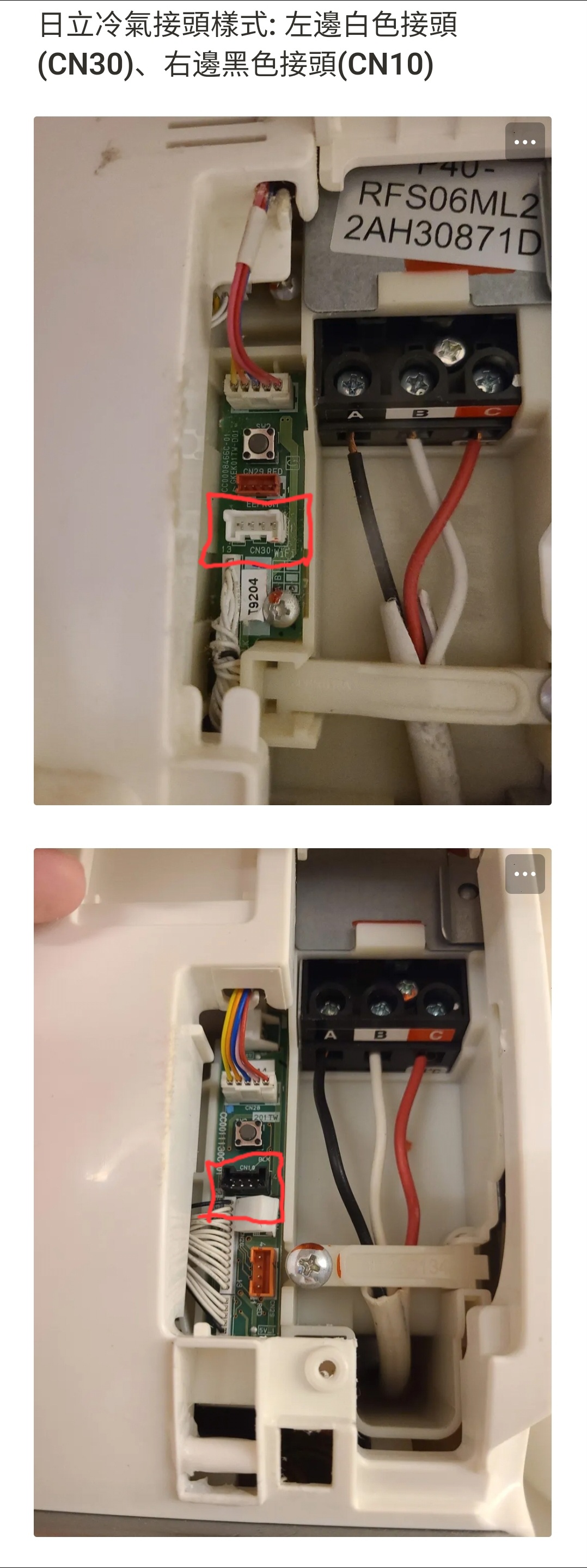

掀開上蓋，右邊螺絲鬆開即可看到。同一種規格，但是會有白色(CN30)或黑色(CN10)兩種顏色。

大金

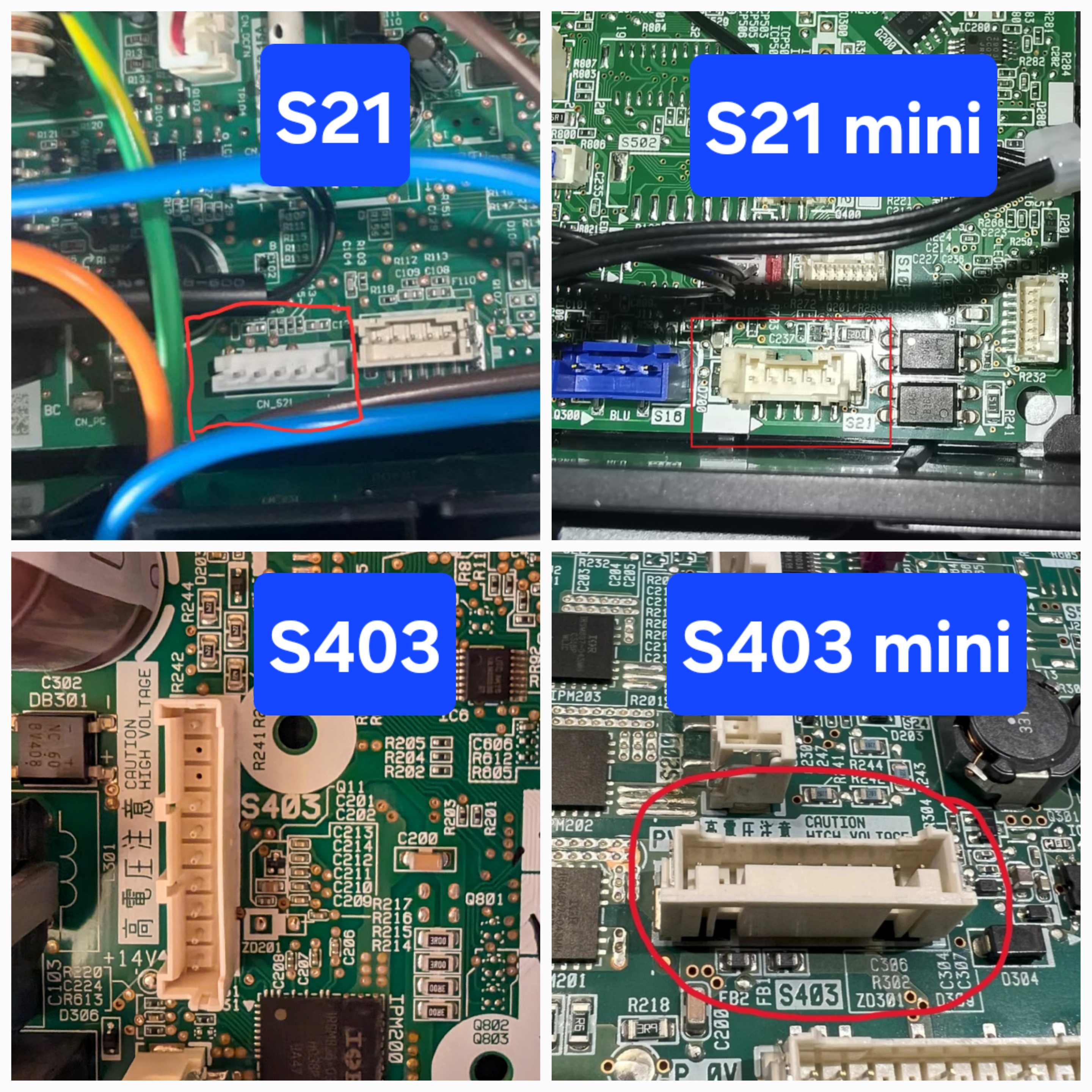

需拆開外殼，會看到主機板上有以下四種規格接頭其中之一。
